2022年云南省职业院校技能大赛 “家具设计”赛项 -教学服务网

1.2021年世界技能大赛家具制作项目技术说明8.0WSC2021 Technical Description/ Cabinetmaking/ Construction and Building Technology/WorldSkills InternationalTD24v8.0 WSC2021）

2.喀山世赛评估过程文件/家具制作规则描述 KAZAN 2019 Assessment process 2019 /Rule Descri ptors for Cabinetmaking。

3.第一届职业技能大赛家具制作项目技术工作文件

4.《轻工行业职业技能等级评价国家职业标准家具设计师》

5.行业标准QB/T1338-2012《家具制图》

二、竞赛题目与评判标准

（一）竞赛形式及命题标准

1.竞赛形式

竞赛设设计方案竞赛和实操制作竞赛两个环节，设计方案绘制和设计方案现场制作时间总为16小时。总成绩中设计方案成绩占40%、实操成绩占60%。

2.命题标准

家具设计项目由2名选手参赛，按照大赛的主题要求，应用工业设计软件完成产品创新设计和图纸输出，并按照自己设计方案的技术文件，在规定的时间内，在给定的材料和公共设备设施条件下，使用自带的手工工具和设备设施，完成作品制作。命题与评分标准参考了第一部分的第七项内容。

3.竞赛命题方案

（1）设计竞赛的任务主要是一件柜类家具。

（2）设计方案（长+高+深）的最大尺寸不大于2500mm，不小于2000mm。

（3）用于竞赛的设计方案必须包括一个柜体、一个腿架、至少保证有一个活动部件（抽屉或门），以及必须在柜体面板或活动部件上进行木皮装饰。

（4）腿架和活动部件（抽屉和门板）必须是榫卯结构，而且必须是贯通榫，保证在胶合后能看到榫结构；至于是单榫还是双榫，选手根据自己的设计自行决定。

（5）夹子的最大夹持尺寸不得超过900mm（2022年世赛要求），因此不允许携带夹具内净尺寸超过900mm的夹具。

（6）设计方案包含2张CAD图和1张效果图。CAD图纸应当包括家具设计作品的三视图和剖面图与节点图，用于设计作品实物加工的依据。效果图应当至少包含整体效果图和爆炸图。

（7）CAD图纸设置为PDF格式，要求2张A3幅面420×297mm，并提交CAD源文件备查。效果图设置为JPG格式图片，要求1张A3幅面420×297mm，分辨率150dpi，不超过8M，并提供源文件备查。

4.样题

按照技能大赛要求，样题要反映出赛题考核的模块。本文件例举的样题（见图1、2、3）就包含了比赛要考核选手的主要模块，包括尺寸、图纸的一致性、胶合后榫接质量、配件和可移动部件、贴木皮、表面处理模块，以及考核中要涉及的“材料使用”与“健康与安全”两个模块，总共8个模块。需要说明的是，赛题是自行设计，只是在图形表达、要求和数量上参考样题。

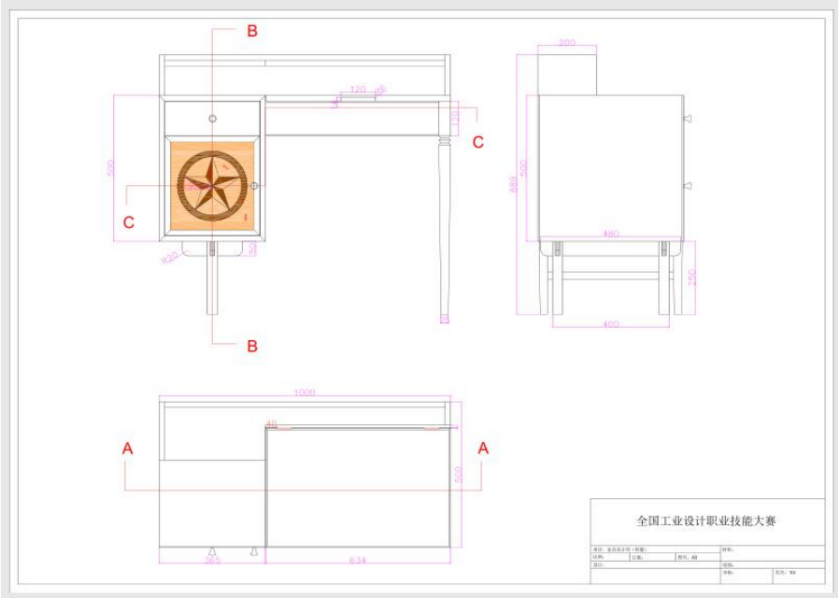

图1样题的三视图

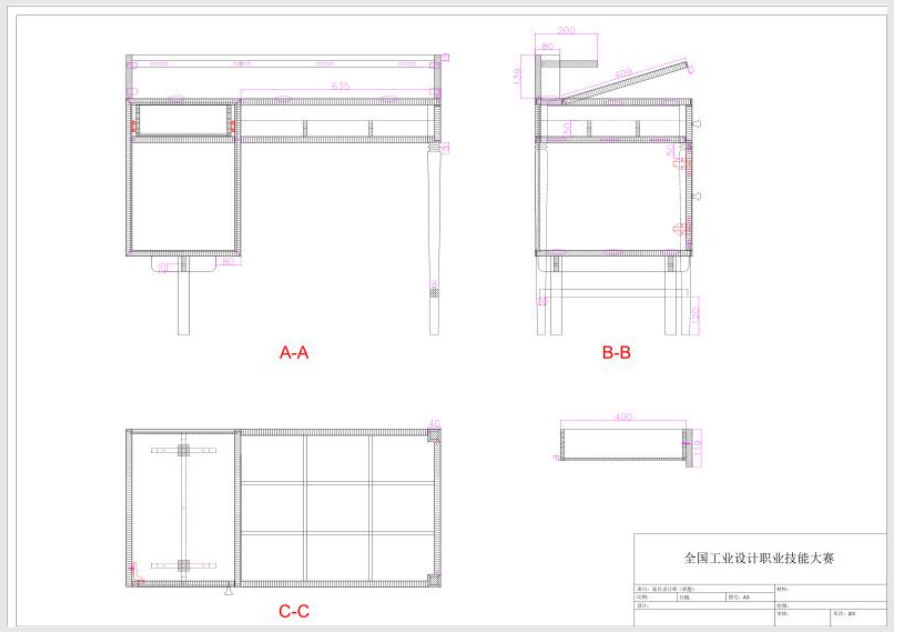

图2样题的剖视图和节点图

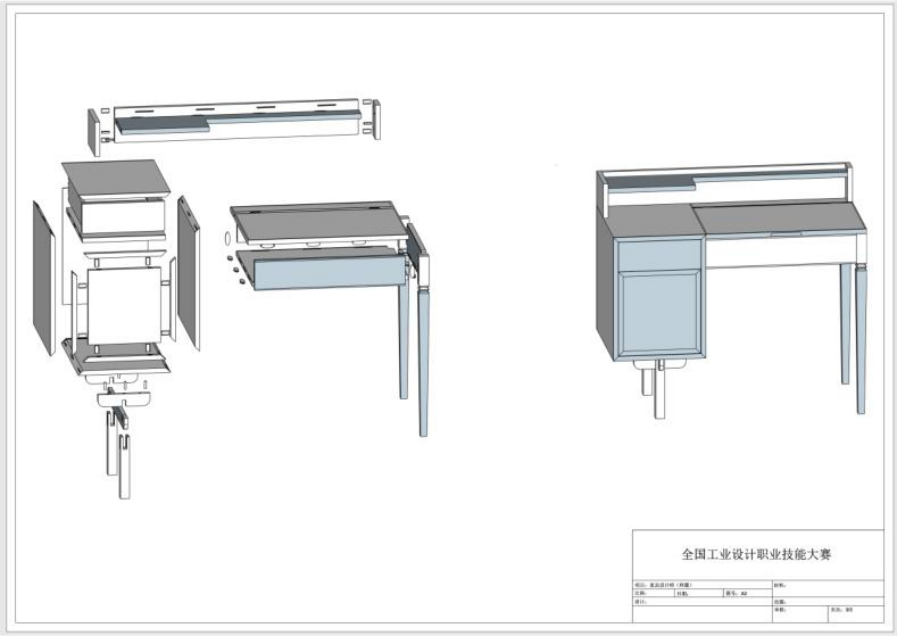

图3样题的爆炸图和透视图

5．命题要求

各组硬件条件都是一致的，材料规格大小各组相同，只是主题在比赛前两天公布，因此，体现出的设计特色和产品造型要符合主题。例如，比赛主题为餐边柜、电视柜、文件柜等，具体主题于比赛前一天由裁判组公布。

6．命题流程

（1）裁判长根据本竞赛规程的要求组织命题。

（2）赛题主题将在比赛时间的前一天由裁判组公布。

7．最终赛题产生的方式

主要设计对象和要求不变，改变的只是设计的主题不同。对图纸的要求与公开的样题要求一致。制作部分，考核的模块与《2021年全国工业设计大赛家具设计师赛项竞赛要点》里的要求保持一致。

（二）命题内容与权重及比赛时间与分值

1．命题内容与权重

（1）模块一：现场完成设计方案和技术文件的输出。

对设计创意、绘图技能和最终方案等进行现场竞赛。这部分考核时间为4小时。在同一的计算机房里，在同一个设计软件的前提下，按照统一的制图标准和图纸输出标准进行作品的设计和图纸的输出。输出的图纸数量是三张A3的图纸，其中：一张图是三视图，一张是剖视图和节点图，一张是效果图（效果图包含整体效果图和爆炸图）。

（2）模块二：作品制作

制作模块为制作各参赛队自己设计的柜子，比赛时间为2天共计12小时。总体上，要求选手利用自己携带的工具和设备，以及合理使用公共区域提供的共享设备和设施，在规定时间内完成自己设计的作品加工。技能考核内容主要包含以下六个模块，分别是：尺寸、与图纸的一致性、胶合后榫接质量、配件和可移动部件、贴木皮、表面处理，其他关于材料和健康与安全还有两个辅助模块。

2．命题时间与分值

比赛基本考核模块及其分值权重、总的比赛时间见表1所示。

表1比赛基本考核模块、时间分配及分值权重

序号	模块		模块内容	时间分配	权重
1	作品图纸设计		在同一的硬件和软件条件下，在统一的材料和设备条件下，完成自己的设计方案。	4小时	40%
2	作品制作	A	尺寸	12 小时	10%
		B	与图纸的一致性		10%
		C	胶合后的榫接质量		10%
		D	配件和可移动的部件		10%
		E	贴木皮		10%
		F	表面处理		6%
		G	材料的使用		2%
		H	健康与安全		2%
比赛总用时			16小时

备注：每个部件的具体工序由选手自己安排，制作方法根据个人制作习惯制定。

（三）评判方式及奖项设定

1．评判流程

（1）裁判组实行“裁判长负责制”，设裁判长1名，全面负责赛项的裁判与管理工作。裁判长助理2名，负责各个模块的技术培训、过程服务、监督、资料收集和整理、数据收集与处理、表格管理、登分、录分的管理等工作。

（2）裁判预期分组

裁判组下设3个工作组，各组的职责如下：

①赛务组

负责竞赛现场的检录、监考工作，主要包括：参与竞赛的抽签工作，核对选手证件；维护赛场纪律；控制竞赛时间；记录赛场情况，做好监考记录；纠正选手违规行为，并对情节严重者及时向裁判长报告；检查竞赛使用材料、设备。

②评价组

根据裁判长的工作分工，负责评分标准中评价分的执裁、成绩复核和汇总工作。

③测量组

根据裁判长的工作分工负责评分标准中测量分的执裁、成绩复核和汇总工作。在赛前被分成不同的工作小组，负责竞赛现场的各种工作；另外，为保证公平和评判质量，本赛项对评价组和测量组的人员安排，根据每个人的专业特长、技术水平等级、组织管理能力等，再根据模块的分值、技术要求和评判的时间长短等因素，由裁判长进行评分小组的设置，并决定裁判分组的数量和构成。原则上，一个评分小组，应对某一个模块的评分贯穿所有选手和整个比赛过程，保证评分的一致性，从评价标准和实施过程保证公平和公正。

（3）参赛选手须根据赛项任务书的要求进行一步一步严格地执行，必须知道考核的要求与呈现的文件，需要裁判确认的内容必须经过裁判员的签字确认，否则不得分。

（4）违规扣分情况

选手有下列情形，需从参赛成绩中扣分：

①在完成竞赛任务的过程中，因操作不当导致事故，扣10～20分，情节严重者取消比赛资格。

②因违规操作损坏赛场提供的设备，污染赛场环境等不符合职业规范的行为，视情节扣5～10分。

③扰乱赛场秩序，干扰裁判员工作，视情节扣5～10分，情况严重者取消比赛资格。

（5）赛项裁判组本着“公平、公正、公开、科学、规范、透明、无异议”的原则，根据裁判的现场记录、参赛选手的赛项任务书及评分标准，通过多方面进行综合评价，最终按总评分得分高低，确定参赛选手的前后名次。

（6）比赛成绩相同时选手名次的确定。假如选手比赛成绩相同，按照完成作品图纸设计模块得分高者名次为前；比赛成绩相同和作品图纸设计模块竞赛分值也相同，则按照作品制作模块分高者名次为前；如果三个模块分值都相同，则按照健康与安全的违规记录去排序，无违规或违规次数少者名次为前。如果四种情况都一致，则裁判组开会商议并决定。

（7）评分方式结合世界技能大赛的方式，以小组为单位，裁判相互监督，成对检测、评分结果进行一查、二审、三复核，确保评分环节准确、公正。最终的成绩经工作人员统计，组委会、裁判组、仲裁组分别核准后，闭幕式上公布。

2．评判方法

（1）评价

评价（Judgement）打分方式：3名裁判为一组，三位各自单独对每一评分项评分，3名裁判员的平均分为该评分项的实际得分。裁判相互间分差必须小于等于1分，否则需要给出确切理由，并在小组长或裁判长的监督下进行重新评判，直至合规。评价分的权重分值与说明见表2所示。

表2评价分的权重分值与说明

权重分值	要求描述
0分	作品低于行业标准
1分	作品符合行业标准
2分	作品符合行业标准，且在某些方面高于行业标准
3分	作品全方位超过行业标准，接近完美

（2）测量

测量（Measurement）打分方式：每个评分项的评分将由3位裁判共同进行。两位测量，一位读数并记录。尺寸测量使用选手自己的测量工具，并结合公共测量工具一起完成测量。

在打分时应注意的几点：

①选手递交的设计图纸与按照图纸制作出来的作品需要有一定的独创性，不能跟世赛公开的家具制作项目的赛题、全国选拔赛的赛题，以及各省选拔赛的赛题一样，否则裁判组一致认定选手的设计方案与前面所说的几种赛事的方案一致或非常相似，会根据评分标准对具有抄袭嫌疑的作品，在相应的扣分项进行扣分。

②对选手最终制作完成的作品，将根据评分标准，结合选手的技术文件进行逐一模块的评分。

③设计方案与最终完成的作品，既有主观评价评分，也有客观的测量评分。

3.方案设计模块的评价方法:方案设计模块的评价方法见表3所示。

表3方案设计各个评分模块的评价指标和要求

序号	模块	评价方法
1	制图标准和规范	(1)线型的使用：外轮廓的线型为粗实线，内部结构线型为细实线，隐藏部件线型为虚线，中轴线使用点划线； (2)标注：主尺寸，细节尺寸，局部放样等尺寸标注合理清晰。注释符号要准确，剖切符号，剖切面表达合理，引线标注、索引等使用合理； (3)图纸布局合理性：三视图和局部放样图的正确和合理布局； (4)视图表达合理性：除三视图以外的详图或大样图等，应该可以表达清楚产品每个部件的加工尺寸； (5)箭头、字体大小可参考家具制图标准《QB/T1338-2012》。
2	方案设计合理性	(1)功能尺寸：从产品使用的角度必须符合人体工程学，能突出解决某个问题，适合人正常和舒适地使用； (2)生产工艺：加工工艺的合理性和可实现性，加工的安全性，结构合理易于安装，材料的合理利用； (3)产品包装：结构要考虑产品的包装问题，方便运输，不容易损坏。 (4)商业性：产品尺寸结构合理，符合工业化和批量化生产，作品与市场发展需求的结合度高，可产业化程度及可预见所能带来良好的经济效益。
3	创新与创意	(1)创新型：作品寓意丰富，主题突出；木皮图案设计与主题紧密贴合，作品在功能、结构、技术、形态、材料、工艺、环保等某些方面的创新程度高； (2)产品造型：比例合理，造型美观，作品与竞赛主题的契合度高，参赛者对事物的洞察力、想象力及解决问题的能力，作品方案的原创性，突出新的连接方式和加工工艺； (3)材料搭配：体现设计的思想，表达出设计主题，体现出时尚感； (4)资源利用：创新新工艺和新材料混搭设计，实现材料的可持续利用体现绿色环保； (5)文化因素：符合当代中国人民生活方式，承载中国文化；对文化内涵和表达形式进行综合评判。

4.作品制作模块的评测方法

作品制作模块的评测方法见表4所示。

表4各个评分模块的评测方法

序号	模块	评价方法
1	A-尺寸	特定的尺寸要经过测量。所有的尺寸打分将根据测量尺寸的大小、位置和精度要求等因素，决定用卷尺、直尺或其他测量工具完成。每个尺寸的测量至少是2～4次，全对才得分。单一零件的尺寸精度为正负0.8mm，2个及2个以上零件组合到一起的尺寸精度为±1.2mm。
2	B-与图纸的一致性	在任何情况下，作品必须与选手自行设计的图纸符合，包括在赛中和赛后，都要保证所制作的作品、作品中的每个零部件造型、位置、结构、尺寸与图纸完全保持一致。
3	C-上胶后的榫接	胶合后每一处的榫结合处应密实、平整、干净；不应有缝隙，不能显露出粘合材料和其它加工余物（如胶、木屑、蜡等）。并且站在消费者使用的角度和看到的顺序进行重要和次要的排序作为评价标准，并且根据具体情况和出现的位置的重要性进行综合评价。
4	D-配件和可活动的部分	主要检查和评判应用于门或抽屉的五金配件的安装质量。
4	D-配件和可活动的部分	可移动部分的配合度、顺畅度与功能（可移动部分的安装与调试）。蜡或润滑剂只允许用于移动部件。
5	E-贴木皮	自行设计图案，图案要切合大赛给定的设计主题。选手根据给定木皮的种类及颜色要求，通过做模板、划线、裁切、胶合、固化、打磨等处理工艺，完成木皮的装饰；要求完成的木皮装饰表面光滑、平整、无缝隙、无毛刺，无胶渍等。木皮的图案、木纹方向、颜色和木皮种类都要与自己设计的图纸保持一致。并且要使用所有给定木皮的种类。
6	F-表面处理	所有表面（包括家具的外表面和内表面）都应保持光洁和清洁（所有表面砂光的质量）。例如实木、木皮贴面及边缘应砂光，不应有毛刺、砂痕、波浪，并且不能显露出胶合材料（胶、木屑、蜡等）。
		所有面与面相交形成的棱，都需要倒棱，保证棱笔直、顺畅和不割手，同时又保证棱角分明。
		表面砂光只允许采用180和240目标号的砂纸，表面应无可见交叉砂痕。
7	G-材料的使用	（因加工失误）使用额外材料将导致扣分，每换一根料扣1分，换料至多不能超过2根。
8	I-健康与安全	遵循健康、安全、和环境标准、规则与规章。
		保持一个安全的工作环境。
		识别且使用合适的个人安全防护设备，包括安全鞋、耳塞、护目镜与口罩等。根据安全要求，选择、运用、打扫、保持，且储存（整理好）所有手工、电动工具与设备。
		主观评价采取过程记录形式，主要针对选手在竞赛操作过程中的安全、行为规范、职业素养等方面表现由明确的裁判组对《选手违规行为记录表》（以下简称《记录表》）进行填写，最后由裁判对《记录表》进行统计。评价方式：现场裁判发现选手违规行为需要对选手进行提醒与劝阻，并在《登记表》上进行记录，记录时需2名以上裁判员达成共识并签字确认，选手所属单位的裁判要进行回避，由其他单位裁判进行考评。

5．成绩复核

在比赛中，裁判组的评分，都需要在完成该模块的评分后进行复核和审核，确保无误之后裁判组的所有成员都必须在已完成的纸质评分表的空白处签名。在录分完成后，裁判长与助理等大赛管理小组，再一次抽查和审核成绩。一旦发现问题，需要跟裁判组进行核对，并且按照实际情况进行处理。处理后，参与人员都需要在处理意见上签字。

6．最终成绩

赛项最终得分按100分制计分。最终成绩经复核无误，由裁判长和所有裁判在最终成绩单上签字确认后，交与大赛执委会。

7．成绩排序和奖项设定

名次排序根据选手竞赛总分评定结果从高到低依次排定。总分相同时依次按照三个模块从前往后比较，分数高者排名为前者。

8．奖项设定：

（1）赛项团体奖

竞赛团体一等奖、二等奖和三等奖：

一等奖项占参赛队伍总数的10%；

二等奖项占参赛队伍总数的18%；

三等奖项占参赛队伍总数的32%。

（2）指导教师奖

指导教师获奖名次等级与指导选手获奖名次等级相同。

三、竞赛细则

（一）承办单位竞赛组织机构

赛项负责人：班志超（13987697807）

1.秘书组

负责人：李念羲、张宓

2.竞赛组

负责人：董明光、安磊

3.裁判组

负责人：张云霞、张婉尧

4.接待组

负责人：杨昌鸿、高艺菁

5.安全组

负责人：张峰、姜高彬

6.医护组

负责人：陈一

7.设备器材组

负责人：张继志愿者两名

8.宣传服务组

负责人：范秀英

9.技术组：

陈登科黄俊齐安述仁

（二）场次安排

根据参赛选手报名人数决定实际配置设备数量和实操竞赛场次。

（三）场次抽签

赛前由裁判组负责，由选手通过抽签决定竞赛工位。

（四）竞赛日程

家具设计竞赛日程主要按照“1+3”的时间安排，即：赛前一天、赛中三天。大致时间安排参见表5。竞赛前将根据参赛人数、竞赛批次等做出详细日程表。

表5竞赛日程安排表（以实际安排为准）

赛前一天
时间	事项	参与人员	地点
8:30 至 12：30	1、所有参赛人员报到； 2、裁判组开碰头和分工会议； 3、参赛人员去看场地； 4、放置自己的工具箱。	所有参赛人员、裁判员和工作人员等。	知行楼308
14:30至17:30	1、所有选手和裁判员会议及培训； 2、公布设计的主题与材料规格； 3、抽取工位； 4、公布裁判员分组及工作职责与纪律要求； 5、学生选手布置自己的工位； 6、学生选手安全培训、签字； 7、学生选手试机； 8、裁判组负责发料，选手检料； 9、检查所有工作，完成赛前的所有准备工作，准备好第二天的比赛。	全体裁判员和选手，以及其他工作人员	实操制作比赛场地
比赛第一天
8:30 至 12：30	开幕式	所有参赛人员、裁判员和工作人员等。	报告厅
13:30至17:30	设计比赛	所有参赛人员、裁判员和工作人员等。	专业机房
比赛第二天
8:30 至 12：30	制作比赛	所有参赛人员、裁判员和工作人员等。	明礼堂
14:00至18:00	制作比赛	所有参赛人员、裁判员和工作人员等。	明礼堂
比赛第三天
8:30 至 12：30	制作比赛	所有参赛人员、裁判员和工作人员等。	明礼堂
13:30至16:30	评分点评	所有参赛人员、裁判员和工作人员等。	明礼堂
16:30至17:30	闭幕式	所有参赛人员、裁判员和工作人员等。	报告厅

（五）裁判

1．裁判长

赛场实行裁判长负责制，全面负责本赛项的竞赛执裁工作。裁判长由云南省家具协会选派。

2．裁判员的组成

（1）裁判员由云南省家具协会从家具企业选派产生。一旦确认担任裁判员工作后，比赛中途不得更换人选。若裁判员不能胜任裁判技术工作，由裁判长按照相关要求处理。

（2）裁判员应服从裁判长的管理，裁判员的工作由裁判长指派。在工作时间内，裁判员不得徇私舞弊、无故迟到、早退、中途离开工作场地或放弃工作，否则将视其影响程度进行相应处理，直至取消裁判员资格并记录在案。

（3）裁判员按工作需要，由裁判长将其分成若干评分和工作小组开展工作。

3．裁判员的工作内容

（1）裁判员赛前培训。裁判员需在赛前参加裁判工作培训，掌握与执裁工作相关的竞赛技术规则、任务要求、评分标准、成绩管理、安全注意事项等。

（2）比赛过程执裁。比赛过程执裁的裁判负责引导选手在赛位或等候区域等待竞赛指令。期间，现场裁判需向选手宣读竞赛须知。提醒选手遵照安全规定和操作规范进行比赛。现场裁判适时提醒选手比赛剩余时间，到竞赛结束时，选手仍未停止作业，现场裁判在确保安全前提下有权强制终止选手作业。现场裁判负责检查选手携带的物品，违规物品一律清出赛场。比赛结束后裁判员要命令选手停止加工，监督选手提交图纸等比赛作品和文件。

（3）裁判评分。裁判按照各评分小组的工作任务进行评分，有测量组，也有评价组，都必须按照评分标准进行评分。

（4）竞赛材料和作品管理。由现场执裁裁判在规定时间发放考题、木材等竞赛材料，于赛后回收、密封所有竞赛资料（设计图纸等），并将其交予赛项承办单位就地保存。

（5）成绩复核及数据录入、统计。如在成绩复核中发现错误，裁判长须会同相关评分裁判更正成绩并签字确认。

4．裁判员在评判中的纪律和要求

（1）裁判员必须服从竞赛规则要求，认真履行相关工作职责和流程。裁判员在工作期间不得使用手机或摄录设备对选手图纸和工件进行拍照，也不能对评分表进行拍照。

（2）有疑问只能向裁判长提出，并由裁判长视相关问题做出解释和解决。

（3）每场比赛结束，现场裁判员需要负责收集每名选手提交的打印图纸（文件）和加工工件。

（4）现场裁判不得接近正在比赛的选手，不得在比赛选手附近评论或讨论任何问题。任何裁判，不能无故进入选手比赛的区域。现场裁判须负责比赛过程的安全检查。

（5）裁判长有权对评判结果造成不良影响等情况的裁判员做出终止其裁判工作的处理。

（六）选手工作内容

1．选手的工作内容

（1）选手在赛前有权利熟悉竞赛设备。

①赛前安排各参赛队选手统一有序的熟悉操作竞赛场地和设备，试用计算机软件、打印机等。

②熟悉场地时听从裁判员的管理，不发表没有根据以及有损大赛形象的言论。

（2）到比赛结束时间，选手按照裁判员指令停止加工，并提交产品、图纸、电子数据等一切比赛文件。

2．选手的赛场纪律

（1）选手在比赛期间不得使用手机、照相、录像等通信和数据存储设备，不得携带非大赛提供的U盘或数据存储器材。

（2）正式比赛期间，选手有问题应及时向裁判员反映；选手正常比赛时，裁判员不得主动接近或干涉选手；若选手需要技术支持，裁判员应及时通知相关人员前来解决；若需作出判决，则应报告裁判长，由裁判长决定。

（3）比赛结束铃声响起以后，选手应立即停止工作。选手在10分钟之内必须把图纸、作品等一切加工文件提交给裁判长助理，并签名确认。裁判长助理及其他裁判须做好分类和保存工作。

（4）比赛期间因软件或硬件故障导致选手延时的，比赛工位会有延时记录及两名裁判员的签字，选手可以补足延迟的时间。

（5）参赛选手不得擅自修改公共设备不需要调节的参数。

（6）参赛选手如果违反前述相关规定和全国组委会印发的竞赛技术规则，视违规程度，受到“罚去10～20分、不得进入前10名、取消竞赛资格”等不同级别的处罚。

（7）选手文明参赛要求

①未经允许，选手不得自带不允许或超出允许范围的工具或材料，如出现较严重的违规、违纪、舞弊等现象，经裁判组裁定取消比赛成绩。

②参赛选手必须将全部数据文件存储至计算机指定盘符下，不按要求存储数据，导致数据丢失，责任自负。

③参赛选手的工位号采取抽签方式确定，工位签在赛前由选手自己抽取。

④实际操作竞赛，参赛选手在赛前25分钟，凭参赛证和身份证（证明必须齐全）进入赛场检录，由裁判长进行赛前说明，赛前5分钟进入比赛现场，裁判长宣布比赛开始后才可操作。

⑤比赛过程中，选手若需休息、饮水或去洗手间，一律计算在比赛时间内。

⑥比赛过程中，参赛选手须严格遵守相关安全操作规程，禁止不安全操作和野蛮操作,确保人身及设备安全，并接受裁判员的监督和警示，若因选手个人因素造成人身安全事故和设备故障，不予延时，情节特别严重者，由大赛裁判组视具体情况做出处理决定（最高至终止比赛），并由裁判长上报大赛监督仲裁组；若因非选手个人因素造成设备故障，由大赛裁判组视具体情况做出延时处理并由裁判长上报大赛监督仲裁组。

⑦如果选手提前完成任务，需原地等待，不得离开赛场，直至本场比赛结束。

⑧裁判长在比赛结束前15分钟对选手做出提示。裁判长宣布比赛结束后，选手应完成作品与数据文件的提交并在登记簿上签字确认。

⑨选手离开现场前，应清理现场，包括工作台及周边卫生并恢复计算机、打印机处于原始状态。经裁判员和现场工作人员确认后方可离开赛场。清理现场工作将在选手职业素养环节中进行评判。

⑩选手离开比赛场地时，不得将图纸等与比赛相关的资料或物品带离比赛现场。

⑪除现场裁判员和参赛选手外，其他人员不得进入比赛区域。赛场安全员、设备和软件技术支持人员、工作人员必须在指定区域等待，未经裁判长允许不得进入比赛区域。（七）比赛特殊规定

在整个比赛过程中，对于各类人员的一些特殊规定如表6所示。

表6项目比赛中的一些特殊规定

序号	规定的对象	技术规定
1	U盘、数据存储设备	选手、裁判和领队不能携带数据存储设备进入比赛场地
2	个人手提电脑、平板电脑和手机	领队及裁判不能携带个人手提电脑、平板电脑或手机进入比赛区域及参加技术说明会（因工作需要经裁判长审核同意可以携带手机，但手机不能用于记录赛题变动信息）；选手不能携带手机进入比赛区域。
3	个人拍照、摄录设备	裁判在比赛期间，根据工作需要，经裁判长允许，才能使用手机。选手只能在比赛结束后在比赛场地外使用手机。
4	模板、辅助设备等	选手不能携带预制工具、预制夹具、特殊工具或模板进比赛场地。
5	图纸	选手、裁判及领队不允许将赛题图纸带出比赛场地。
6	与选手接触	比赛时间选手与指导教师不能沟通；参赛队领队及其他人员比赛期间不得与选手沟通。选手如有问题询问，则由其他参赛队的裁判或裁判长回答。
7	裁判与裁判	裁判不得干预其他组的裁判工作，也不予许在其他组工作时，站在附近观看，或发表意见，一经发现，将严重警告，情节严重者将取消裁判资格。
8	健康、安全与环境	参照世界技能组织健康、安全与环境政策和规定。

以上规定若有违反者，则按严重程度分别给予严重警告或取消比赛资格，参赛选手将受到被驱逐出场或取消选手比赛资格的处罚。

四、竞赛场地、设施设备安排

（一）赛场规格要求

1．场地面积要求

（1）竞赛场地应按参赛选手队数加1个备用工位准备；。

（2）每队参赛选手的工作区域至少有9平方米（3米乘3米）及以上。

（3）公共设备区域，一般等同于选手工位总面积。通道面积一般为选手工位总面积的30%。

（4）最终场地的面积要根据报名人数来定。

（5）赛场要为选手留有休息和等待比赛的室内空间。要为裁判员留有执裁空间。

（6）场地还必须提供会议场地和物料存放空间。

（7）赛场必须备有通风和空气除尘设备，保证赛场内空气流通和清洁。

2.赛场基础设施要求

（1）工位内应配备符合比赛要求的多用插座和插电位置等；

（2）整个操作竞赛场地的供配电系统应保证在所有竞赛工位同时作业时，连续、稳定地供电；

（3）赛场配备发令装置、计时器（时钟）、各种文具、荧光笔，护目镜、耳塞、口罩、饮用水等；

（4）赛场采光条件良好；

（5）赛场要有公用设备区、裁判会议区、评分区等。

3．场地照明要求

竞赛场地照明应充足、柔和，保证操作设备时可以看清尺度，保证精准调机。

4．场地消防和逃生要求

赛场必须留有安全通道。竞赛前必须明确告诉选手和裁判员安全通道和安全门位置。赛场必须配备灭火设备，并置于显著位置。赛场组织人员要做好竞赛安全、健康和公共卫生及突发事件预防与应急处理等工作。

（二）场地布局图

根据实际报名情况进行布局，并向选手提供布局图。

（三）赛场提供的基础设施及选手可携带的材料与工具

1.赛场给选手提供的设计方案绘制需要的设备设施

设计方案需要的设备与设施清单具体见表7所示。

表7设计方案需要的设备与设施清单

序号	设备和设施名称	数量	主要参数和要求
1	选手设计方案比赛模块用计算机	30	满足CAD图、3D效果图制作要求
2	裁判用计算机	5	满足CAD图、3D效果图制作要求
3	比赛用相关软件		一、竞赛软件 1.设计方案施工图设计：建筑CAD绘图软件。 2.设计方案效果图设计： 3dmax绘图软件。
4	笔记本电脑	3	高性能移动工作站配置专业图形设计显卡，可满足各类二维/三维图形设计要求。提供于裁判查看图纸。
5	打印机	1	满足比赛现场A3CAD设计图纸快速打印
6	彩色打印机	1	满足比赛现场A3彩色效果图快速打印
7	移动音箱	1	常规配置
8	翻页笔	1	常规配置
备注： 1.选手及裁判用计算机均需配备功率匹配的稳压电源及UPS不间断电源； 2.每台计算机均需匹配电脑桌椅，每张电脑桌尺寸长宽不小于1000mm*700mm,如为大型工作台，每个工位需设置隔档，隔挡高度≧600mm； 3.计算机操作区域与加工操作区域均需安全监控、录像及标准化考场配套设备； 4.比赛方案用计算机需布置局域网，保证比赛结果上传至服务器或裁判用计算机。

2．赛场给选手提供的设计方案现场制作需要的工具和设备清单

（1）每队选手工位有一个实木工作台；

（2）共享多米诺开槽机（准备2个），这些电动设备也都可以自己带；

（3）比赛组织者将会提供消耗品（胶粘剂、饼干榫、圆棒榫、砂纸等），这些消耗品也可以自己带，使用更方便。比赛现场公共区域和工位的设备和设施清单见表8所示。

表8家具设计比赛现场公共区域设备与设施清单

序号	设备名称	数量	主要参数
1	切割机	4	FESTOOL、KS120REB ▲功率消耗(W)：1600 空转转速(min⁻¹)：1400–3400 ▲锯片直径(mm)：260 ▲90°/90°切割深度(mm)：305x88 ▲45°/90°切割深度(mm)：215x88 90°/90°特殊切割深度(mm)：60x120 45°/90°边缘型材斜角切割(mm)：168 倾斜角(°)：47/47斜角(°)：50/60 尺寸（宽x深x高)(mm)：713x500x470 重量(kg)：23.1 配件：配备移动工作套装,包含左右延长架。
2	木工台锯	1	FESTOOL、CS70EBG ▲功率消耗(W):2200 空转转速(min⁻¹):2000–4200 ▲锯片直径(mm):225 90°/45切割高度(mm):0–70/0–48 倾角(°):0(-2)°–45(+47) 拉切行程(mm):320 台面尺寸(mm):690x500 折叠时台面高度(mm):375 展开时台面高度(mm):900 集尘接口直径(mm):27/36 重量(kg):37 配备：滑轨、前延长板、右延长板。
3	开榫机	2	FESTOOL、DF500Q-Plus ▲功率消耗(W):420 空转转速(min⁻¹):25500 铣削深度挡板(mm):12,15,20,25,28 最大铣削深度(mm):28 ▲多米诺键槽铣刀直径(mm):4,5,6,8,10 铣削高度调整(mm):5–30 斜角铣切(°):0–90 集尘接口直径(mm):27 重量(kg):3.2 配备：4MM榫连接件、5mm木榫连接件，各1包。
4	铣机	3	FESTOOL、OF1400EBQ-PLUS ▲功率消耗(W)：1400 空转转速(min⁻¹)：10000–22500 ▲弹簧夹头直径(mm)：6–12.7 铣削行程(mm)：70 铣削深度微调(mm)：8 铣刀最大直径(mm)：63 重量(kg)：4.5
5	砂带机	2	FESTOOL、CMS-MOD-BS120 功率消耗(W):550 空转转速(min⁻¹):2800 带长x带宽(mm):820x120 研磨面积(mm):185x185 集尘接口直径(mm):27 模块组件存放架尺寸(mm):578x320 含：规格L820X120砂纸，50目一盒，150目一盒。
6	方型打磨机	5	FESTOOL、RTS400REQ 集尘接口直径(mm)27 功率消耗(W)250 空转转速(min⁻¹)6000–12000 冲程数(min⁻¹)12000–24000 研磨冲程(mm)2 可替换磨垫(mm)80x130 重量(kg)1.2

3.选手可以携带的工具箱、设备和工具

（1）选手工具箱的制作材料，不允许使用任何跟比赛一致的材料。在工具箱检查的时候，一旦发现与比赛材料相同的部分，必须做好标示，用颜色或其他涂装方式，以别于比赛材料。

（2）选手可以携带任何手工工具。

（3）每个选手最多可以携带五种（个）便携式电动工具，如手电钻、拉米诺开榫机、电熨斗等，都属于电动手工工具。

（4）选手允许携带两台小型落地设备，如斜切锯（自带高品质横切锯片）、铣机倒装台（一套铣刀和钻头）；一台移动除尘器及管线（适用于桌铣、斜切锯或其他产尘设备）。

（5）含除尘设备的电动工具都必须包含集尘设备；移动的集尘设备只能带一台。选手需携带备用的吸尘管、配件及转换插头来适配自己带的吸尘器。

（6）选手可以携带任何内净尺寸不超过900mm的夹具，比赛现场不再提供夹具。

（7）选手不允许携带任何与比赛相关的实木、胶合板或中纤板，也不允许携带使用夹具时用于保护工件的专门定制的保护垫板。但可以携带打磨用垫块、切木皮的镇尺（砝码等用于压住木皮的重物）、铣机桌用挡块等，以上这些材料都不能与赛题使用一样的材料，如果发现使用，必须做好明显标记方可使用。

（8）测试用材或做模板的材料，选手可以提出，将由比赛组织者统一提供。

（9）放在比赛场地的工具箱外部尺寸不得超过1.5立方米，所有工具必须在最多允许的三个运输箱内装运，超出1.5立方米的工具箱，可以放在指定的地点，赛后再拿过来装箱。一旦工具箱开箱后，只有经过裁判长批准，才允许将替换工具带入工位。建议选手，尽可能按照够用、适度和经济的原则，准备工具箱。

五、竞赛安全要求

（一）竞赛安全要求

1.选手安全防护措施要求

（1）参赛选手应携带并穿戴合适的劳保防护用品，主要包括护目镜，安全鞋、耳塞、口罩等，具体要求见表9；

（2）参赛选手应严格遵守设备安全操作规程；

（3）参赛选手停止操作时，应关闭设备电源；

（4）竞赛组织者必须为所有裁判、或者在比赛期间允许在车间的工作人员提供耳塞，防护镜和口罩。

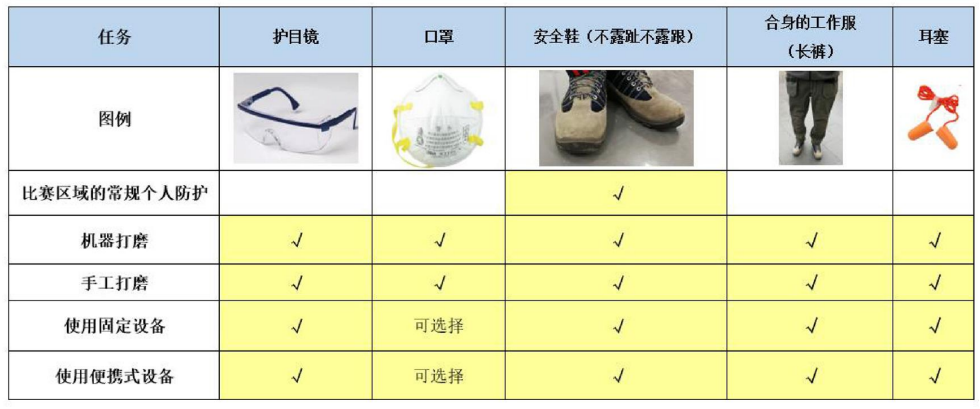

表9选手正确使用各种劳保防护用品的具体要求

在比赛时，裁判员可对违反安全与健康条例、违反操作规程的选手和现象提出警告并进行纠正。不听警告，不进行纠正的参赛选手会受到罚分、停止加工、直至取消竞赛资格等不同程度的惩罚。

2.有毒有害物品的管理和限制

选手禁止携带易燃易爆物品，见表10所示。

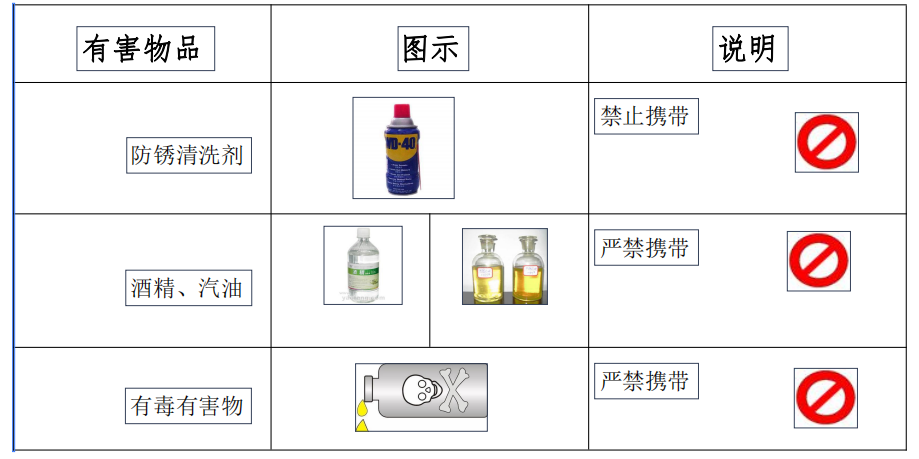

表10选手禁带的物品

注：期间产生的废料和切屑必须分类收集和回收。

3.医疗设备和措施

赛场必须配备医护人员和必须的药品，并备有相应急救设施，并在显著的位置做好“医护站”的标示工作，在赛前都要让每个裁判和选手知晓“医护站”的位置和设施。

（二）赛场技术安全要求

1.所有的机器都应有保护装置；

2.所有的台锯必须含有锯尾刀和保护罩；

3.允许选手可以针对自带的设备安装木质安全辅助设备；

4.压缩空气不能用于除尘；

5.场地负责人将检查所有机器，并确定“安全”或“不安全”；

6.所有选手工作台位置的照明满足操作要求；

7.工作台桌面的高度，可以根据选手自己的需要进行调整，场地提供垫高的材料；

8.包括贴图板或选手的工具箱翻开盖子后，选手工作区域内不允许有高度超过1500mm的物件，吸尘软管和台灯除外；

9.斜切锯不允许面对观众，同时也要考虑相邻的工作位置，尽量减少互相影响和存在的风险；

10.选手区域的电压为220V，且最小电力负荷为20A。

（三）竞赛疫情防控要求

为适应疫情防控常态化要求，建立以预防为主、防控结合、科学应对的疫情防控及应急处置机制，提高快速反应和应急处理能力。确保全体参赛人员的身体健康和生命安全，确保比赛安全、顺利、圆满举行。

1.涉疫保障

明确比赛场地、住地、餐饮、交通等负责部门及工作人员的防疫工作职能职责；卫生健康部门指派专人负责比赛涉疫常规工作和突发事件处置；完善比赛各方面防疫工作流程和处置流程。成立疫情防控领导小组，统筹协调竞赛、场地、后勤、安全、医疗等部门的疫情防控工作；指定专门疫情防控工作联络人，建立点对点协作机制，确保赛期全天候信息通畅；加强赛期全过程的风险评估，决策处理疫情突发事件。

2.涉疫参赛条件

竞赛相关人员申报21日内有无重点疫区旅行、生活史，同时提供个人安康码截图，符合条件者方可报名参赛。

如若21日内有中高风险地区旅行、生活史或有相关症状的人员不得参加比赛。

3.涉疫防护

竞赛相关人员乘坐飞机、高铁等长途交通工具包括在市内乘坐交通工具时，必须全程佩戴口罩，并尽可能佩戴一次性手套。参赛人员进入比赛场地检录区、住地等人员聚集地均需佩戴口罩。

（四）赛事安全要求

承办单位应在设置专门的安全防卫组，负责竞赛期间健康和安全事务。主要包括检查竞赛场地、车辆交通及其周围环境的安全防卫；制定紧急应对方案；督导竞赛场地用电、用气设备等相关安全问题；监督与会人员食品安全与卫生；分析和处理安全突发事件等工作。

六、竞赛须知

（一）参赛队须知

1.参赛队名称使用学校名称；

2.参赛队员在报名获得审核确认后，原则上不再更换，如筹备过程中，队员因故不能参赛，须由参赛学校于赛项开赛10个工作日之前出具书面说明并按相关规定补充人员并接受审核；竞赛开始后，参赛队不得更换参赛队员；

3.参赛队按照大赛赛程安排，凭大赛组委会颁发的参赛证，以及学生证、身份证等参加比赛及相关活动；

4.各参赛队按竞赛组委会统一安排，赛前参加熟悉场地环境的活动；

5.各参赛队按组委会统一要求，准时参加赛前领队会，领队会上举行抽签仪式；

6.各参赛队要注意饮食卫生，防止食物中毒；

7.各参赛队在比赛期间，应保证所有人员的安全，防止交通事故和其它意外事故的发生，为领队、指导教师和参赛选手购买人身意外保险；

8.各参赛队要发扬良好道德风尚，听从指挥，服从裁判，不弄虚作假。

（二）指导教师须知

1.每组选手可配备1-2名指导教师，一名指导教师可指导多组选手。指导教师经报名、审核后确定，一经确定不得更换，如需更换，须由所在学校于相应赛项开赛10个工作日之前出具书面说明并按相关规定补充人员并接受审核；竞赛开始后，参赛队不得更换指导教师。如发现弄虚作假者，取消评定优秀指导教师资格。

2.对申诉的仲裁结果，领队和指导教师应带头服从和执行，还应说服选手服从和执行。凡恶意申诉，一经查实，将追查相关人员责任。

3.指导教师应认真研究和掌握本赛项比赛的技术规则和赛场要求，指导选手做好赛前的一切准备工作。

4.领队和指导教师应在赛后做好技术总结和工作总结。

（三）参赛选手须知

1.参赛选手应严格遵守竞赛规则和竞赛纪律，服从裁判员和竞赛工作人员的统一指挥安排，自觉维护赛场秩序，不得因申诉或对处理意见不服而停止比赛，否则以弃权处理。

2.参赛选手在赛前熟悉设备和竞赛时间内，应该严格遵守赛场安全操作规程，杜绝出现安全事故。

3.参赛选手不得将通讯工具、任何技术资料、工具书、自编电子或文字资料、笔记本电脑、通讯工具、摄像工具以及其他即插即用的硬件设备带入比赛现场，否则取消选手比赛资格。

4.参赛选手应严格按竞赛流程进行比赛。

5.参赛选手必须持身份证、并佩戴签发的参赛证件，按比赛规定的时间，到指定的场地参赛。

6.参赛选手须在规定时间内到达赛场进行检录、抽取赛位号，在赛前30分钟统一入场，进行赛前准备，等候比赛开始指令。迟到15分钟者，不得参加比赛。已检录入场的参赛选手未经允许，不得擅自离开。

7.参赛选手按规定进入比赛赛位，在现场工作人员引导下，进行赛前准备，检查计算机、软件、打印机和配套的工具等，并签字确认。

8.裁判长宣布比赛开始，参赛选手方可进行设备操作。

9.参赛选手必须将全部数据文件存储至计算机指定盘符下，不按要求存储数据，导致数据丢失者，责任自负。

10.比赛过程中，选手若需休息、饮水或去洗手间，一律计算在比赛时间内。食品和饮水由赛场统一提供。

11.比赛过程中，参赛选手须严格遵守相关操作规程，确保人身及设备安全，并接受裁判员的监督，若因选手个人因素造成人身安全事故和设备故障，不予延时，情节特别严重者，由大赛裁判组视具体情况作出处理决定（最高至终止比赛）并由裁判长上报竞赛监督仲裁组；若因非选手个人因素造成设备故障，由大赛裁判组视具体情况作出延时处理并由裁判长上报竞赛监督仲裁组。

12.参赛选手在比赛过程中，如遇问题，需举手向裁判人员提问。选手之间不得发生任何交流，否则，按作弊处理。

13.每名选手的每张图纸需要打印2份，选手自己留一份，需要在图纸上签名，在作品制作中使用；另一份图纸上交裁判，上交的图纸须有选手签名，收件裁判员要在登记簿上签字确认。

14.比赛结束，选手应立即清理现场（包括设备和工作台及周边卫生等），经裁判员和现场工作人员确认后方可离开赛场。

15.参赛选手在竞赛期间未经组委会的批准，不得接受其他单位和个人进行的与竞赛内容相关的采访；参赛选手不得私自公开比赛相关资料。

（四）工作人员须知

1.工作人员必须服从赛项组委会统一指挥，佩戴工作人员标识，认真履行职责，做好竞赛服务工作。

2.工作人员按照分工准时上岗，不得擅自离岗，应认真履行各自的工作职责，保证竞赛工作的顺利进行。

3.工作人员应在规定的区域内工作，未经许可，不得擅自进入竞赛场地。如需进场，需经过裁判长同意，核准证件，有裁判跟随入场。

4.如遇突发事件，须及时向裁判员报告，同时做好疏导工作，避免重大事故发生。

5.竞赛期间，工作人员不得干涉及个人工作职责之外的事宜，不得利用工作之便，弄虚作假、徇私舞弊。如有上述现象或因工作不负责任的情况，造成竞赛程序无法继续进行，由赛项组委会视情节轻重，给予通报批评或停止工作，并通知其所在单位做出相应处理。

（五）裁判员须知

1.执裁期间，佩戴裁判员标识，举止文明礼貌，接受参赛人员的监督。

2.严守竞赛纪律，执行竞赛规则，服从赛项组委会和裁判长的领导。按照分工开展工作，始终坚守工作岗位，不得擅自离岗。

3.裁判员在工作期间严禁使用各种器材进行摄像或照相；

4.严格执行赛场纪律，不得向参赛选手暗示或解答与竞赛有关的内容，及时制止选手的违纪行为。对裁判工作中有争议的技术问题、突发事件要及时处理、妥善解决，并及时向裁判长汇报。

5.要提醒选手注意操作安全，对于选手的违规操作或有可能引发人生伤害、设备损坏等事故的行为，应立即制止并向现场负责人报告。

6.严格遵守保密纪律。裁判员不得私自与参赛选手或代表队联系，不得透露竞赛的有关情况。

7.竞赛期间，因裁判人员工作不负责任，造成竞赛程序无法继续进行或评判结果不真实的情况，由赛项组委会视情节轻重，给予通报批评或停止裁判资格，并通知其所在单位做出相应处理。

七、申诉与仲裁

本赛项在比赛过程中若出现有失公正或有关人员违规等现象，代表队领队可在比赛结束后2小时之内向监督仲裁组提出书面申诉。大赛组委会选派人员参加监督仲裁工作，监督仲裁工作组在接到申诉后的2小时内组织复议，并及时反馈仲裁结果，仲裁结果为最终结果。没有书面申诉或超过2小时进行申诉的不予受理。

八、其他

（一）环境保护

1.赛场严格遵守我国环境保护法；

2.使用绿色环保材料。

（二）循环利用

赛场所有废弃物应有效分类并处理，尽可能地回收利。

（三）现场的要求

经大赛组委会允许的负责宣传的媒体记者，按竞赛规则的要求进入赛场相关区域。上述相关人员不得妨碍、烦扰选手的正常比赛。

上一篇：江南国际集团有限公司职业技能大赛申报表

下一篇：2022年云南省高等学校学生职业技能大赛园艺赛项规程
